CCG380数控可转位刀片磨床
技术参数
|
项目 型号 |
CCG380 |
||
|
各运动轴参数 |
C轴 |
行程 |
∞ |
|
快速进给速度 |
360°/S |
||
|
切削进给速度 |
0～60°/S |
||
|
定位精度 |
0.006° |
||
|
重复定位进度 |
0.001° |
||
|
X轴 |
行程 |
120mm |
|
|
快速进给速度 |
10000mm/min |
||
|
磨削进给速度 |
0～3600mm/min |
||
|
定位精度 |
0.005mm |
||
|
重复定位进度 |
0.002mm |
||
|
Y轴 |
行程 |
200mm |
|
|
快速进给速度 |
10000mm/min |
||
|
磨削进给速度 |
0～3000m/min |
||
|
定位精度 |
0.01m |
||
|
重复定位进度 |
0.005mm |
||
|
A轴 |
行程 |
-35°～+11° |
|
|
快速进给速度 |
200°S |
||
|
磨削进给速度 |
0～90°/S |
||
|
定位精度 |
0.002° |
||
|
在线修整轴（选配） |
行程 |
0～63mm |
|
|
进给速度 |
0～720mm/min |
||
|
各砂轮轴参数 |
主砂轮轴 |
砂轮直径 |
400mm |
|
转速 |
0～3200r/min |
||
|
离线修整器 |
修整砂轮直径 |
80mm |
|
|
转速 |
1350 r/min |
||
|
在线修整器（选配） |
砂轮直径 |
150mm |
|
|
转速 |
800r/min |
||
|
加工参数 |
产品规格 |
切刀宽度 |
3～15mm |
|
厚度 |
**20mm |
||
|
长度 |
**30mm |
||
|
C轴工装夹紧 |
夹紧力 |
2000～11000N |
|
|
主电机规格 |
额定功率 |
7.5 KW |
|
|
转速 |
0～3200r/min |
||
|
尺寸（长×宽×高） |
机床主机 |
3050×2785×2800mm |
|
|
油冷却过滤装置 （选配） |
1800×1200×1500mm |
||
|
机床净重 |
约7T（含油过滤装置） |
||
|
装机总容量 |
44KVA |
||
|
功率消耗 |
约13～20KW | ||

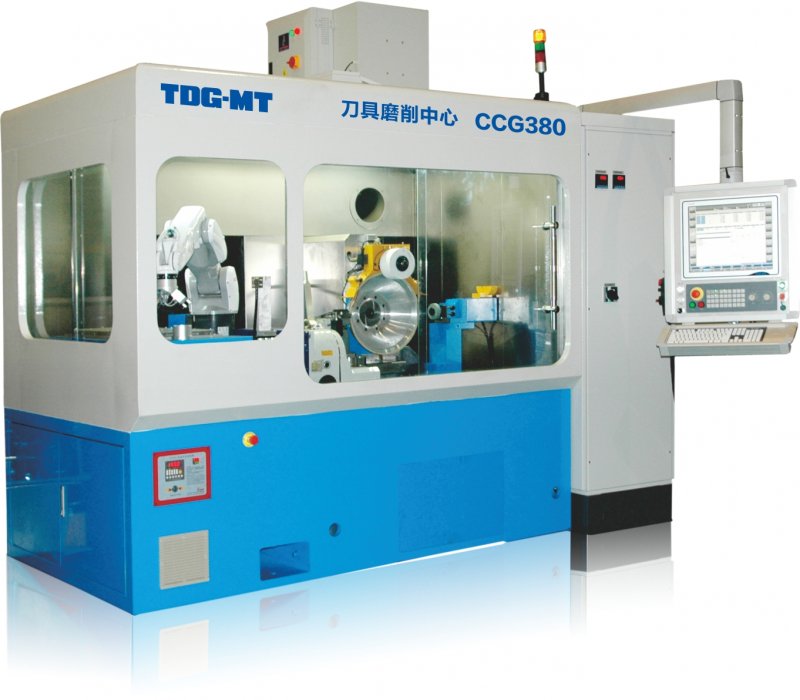

CCG380数控可转位刀片磨床
产品简介： 本设备属于五轴磨削中心，适用于硬质合金、陶瓷和CBN等材质切槽和切断的磨削。采用先进的数控系统，并可通过六轴机器人上下料，实现自动化。通过更换工装也可实现各种标准和非标刀具的磨削。机床和机器人上下料装置有机连接，整体结构紧凑、美观。本设备采用全封闭的保护罩壳，符合国家安全标准。
|
